图解世界十大核电站|核能之美

[复制链接]

1万

主题

2

听众

4万

积分

管理员

Rank: 9Rank: 9Rank: 9

发表于 2014-9-10 14:38:48 |显示全部楼层
NO10.福岛第二核电站
福岛第二核电站(注意!不是出事故的福岛第一核电站),装载有四台核电机组,全部为BWR沸水堆,装机总计440万千瓦,由于福岛第一核电站出现因史无前例的海啸和地震叠加事故,出现重大核事故,福岛第二核电站所有机组目前都处于停运状态,何时重启暂无时间表。

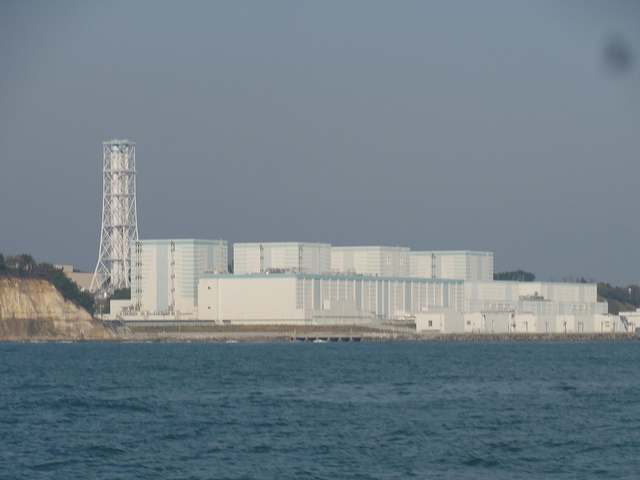

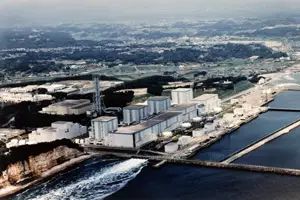

福岛第二第二核电站远眺

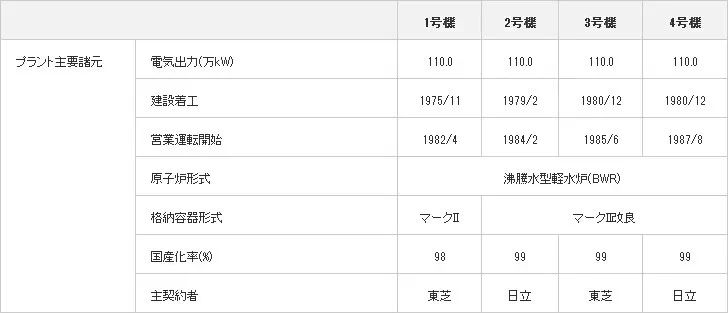

福岛第二核电站基本信息(人家的国产化率是99%,你们感受一下)

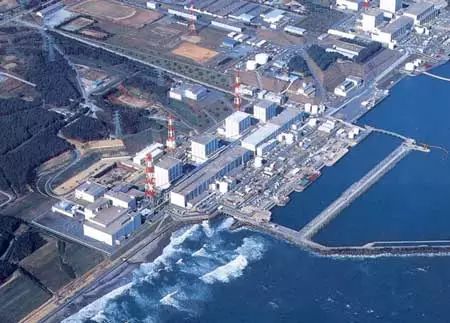

福岛第二核电站全景

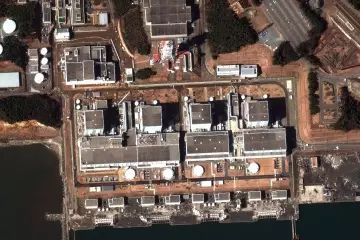

福岛第二核电站卫星俯视图


NO.9日本大饭核电站

大饭核电站 装载四台压水堆核电机组,装机共计471万千瓦,有多种中文译法,又称大阪核电站。电站的设计商为西屋公司和日本三菱重工。1972年10月大饭核电站1号机组开工,1979年3月投运。和福岛第二核电站一样,大饭核电站四台机组目前全部处于停运状态,暂无重启时间表。


大饭核电四台机组位置示意图

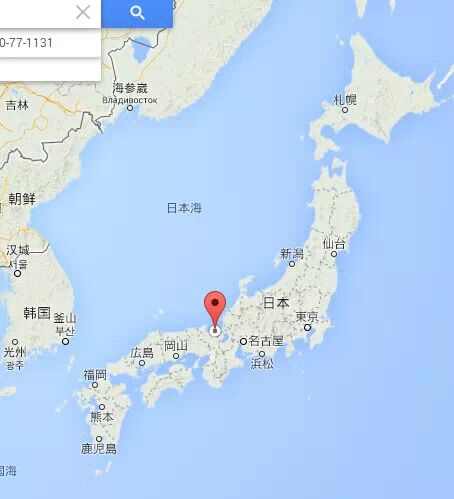

大饭核电站地处日本西海岸

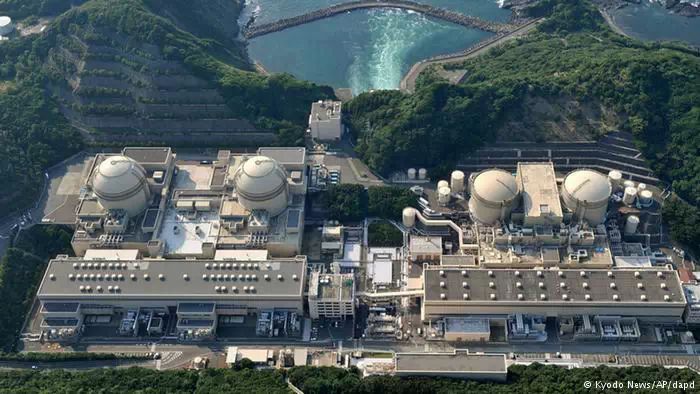

大饭核电站卫星俯瞰图


NO.8法国卡特农核电站

法国卡特农核电站装载四台压水反应堆,总装机520万千瓦。这座核电站由法国著名核蒸汽系统供应商法马通设计,第一台机组于1979年开工,1986年投产,法国电力集团是该电站的运营商。这座核电站位于法国和德国交界处,也是一座典型的内陆核电站。

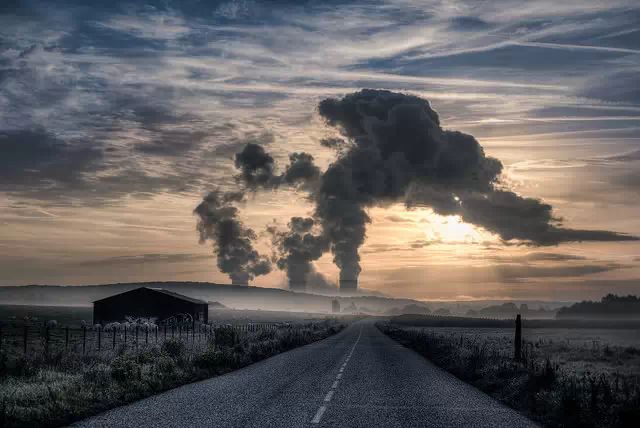

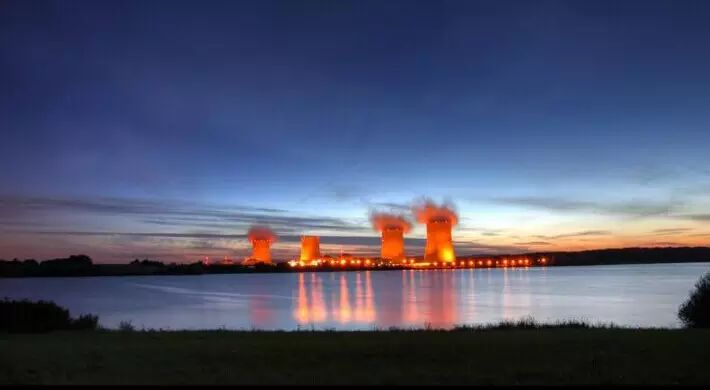

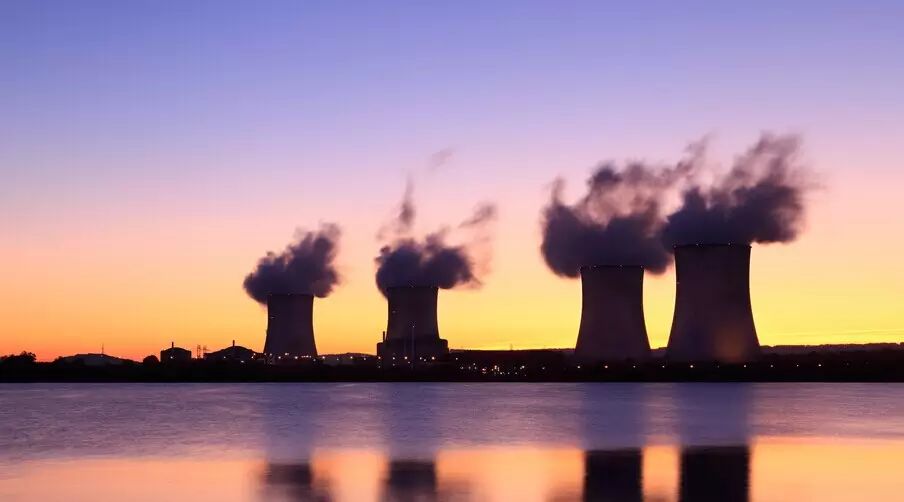

法国人太文艺了,这是小编能找到的最美的核电摄影作品,看看那些日本和韩国核电的渣画质,两相比较,也是醉了。

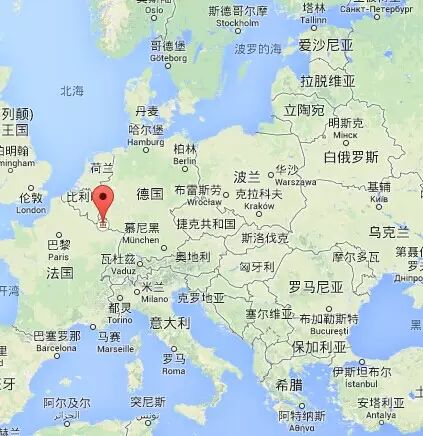

卡特农核电位置和卫星示意图,位于法德交界处,是典型的内陆核电站。


NO.7法国皮留埃尔核电站

皮留埃尔核电站位于英吉利海峡沿岸,装载有4台压水堆,总装机532万千瓦。和卡特农核电站一样,同样由法马通公司设计,目前由法电集团运营。该电站1977年开工,1984年首台机组投产。四台机组分别计划于2025年至2026年退役。


皮留埃尔核电站位置示意图

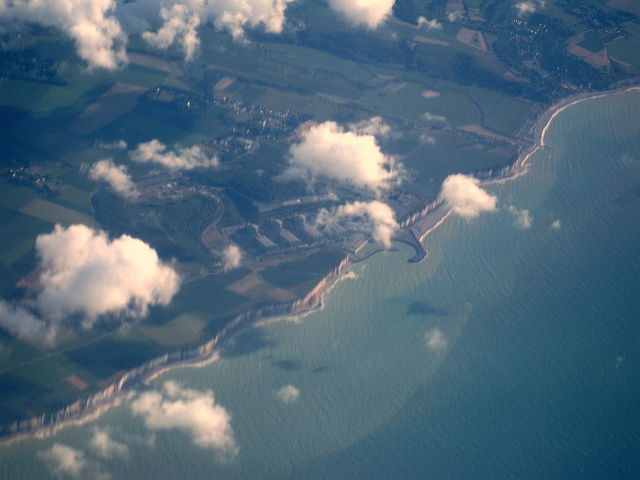

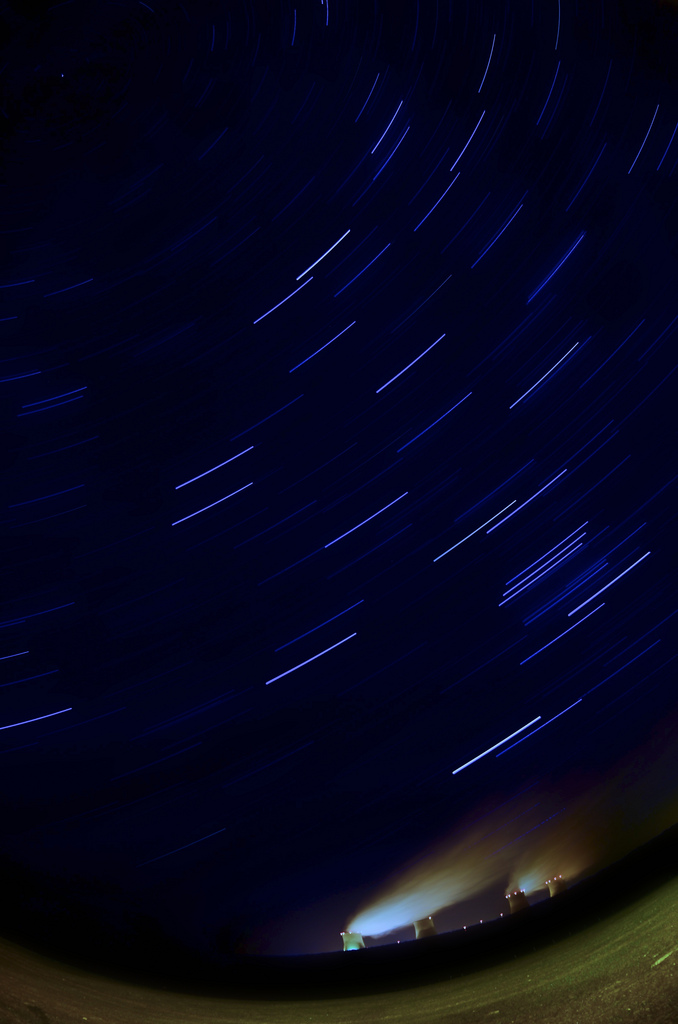

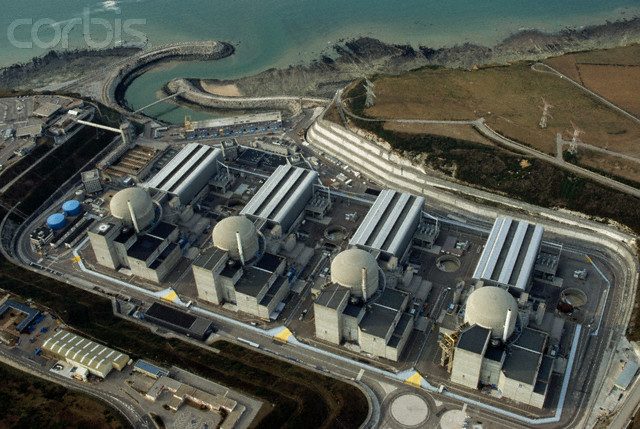

没有卡特农核电站文艺,但是小编感觉也是相当不错




NO.6法国格拉林夫核电站

格拉林夫核电站位于法国北部,由6台压水堆机组构成,总装机达到546万千瓦。同样由法马通设计,EDF运营。该电站建于1974年,首台机组在1980年投产。值得一提的是,格拉林夫核电站5、6号机组也是大亚湾引进法国技术时的参考机组。


位置示意图

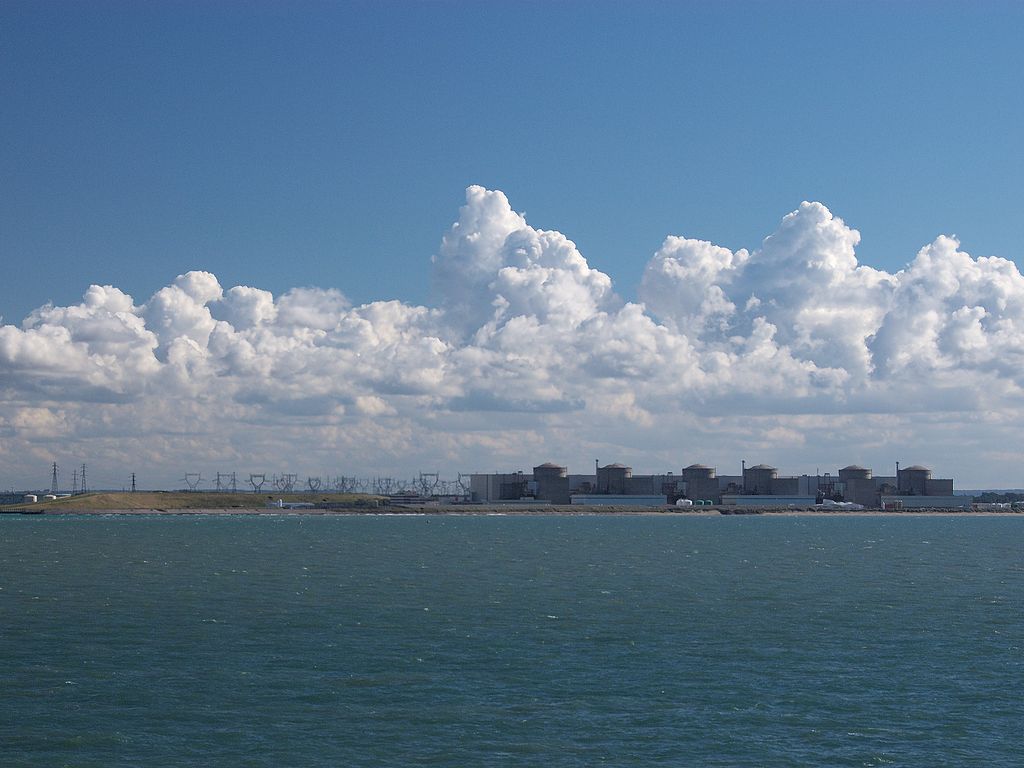

格拉林夫核电站远眺

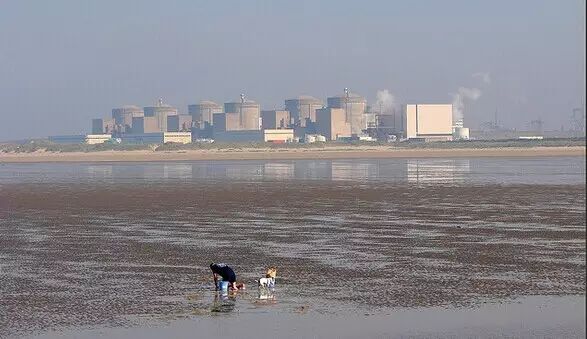

法国民众在格拉林夫核电站滩涂上捡拾贝类


NO.5标韩国荣光核电站

好了告别了法国的文艺范儿,又回到了亚洲。以下部分核电站渣画质,请多包涵。韩国荣光核电站,现已更名Hanbit Nuclear Power Station。荣光核电站1、2号机组由采用西屋公司三回路压水堆核电机组,3、4号机组采用美国燃烧工程公司双回路( Combustion Engineering )system 80 核电机组,并在技术转让协议下由国内厂商建造,5、6号机组采用韩国核电站标准设计 OPR-1000。


这座核电站6台机组,装机容量高达587万千瓦,由韩国水电与核电有限公司运营,荣光核电站代表着韩国核电国产化的光辉历史,中文译名荣光名副其实。

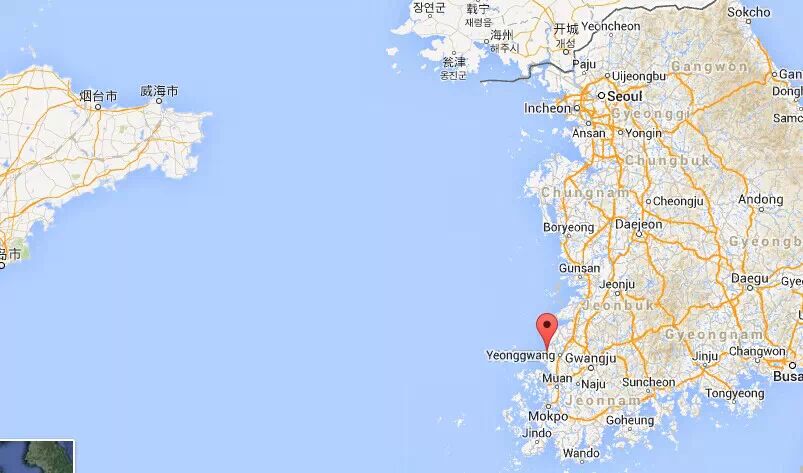

位置示意图

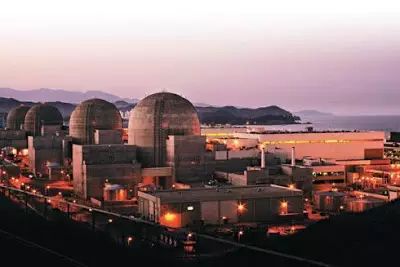

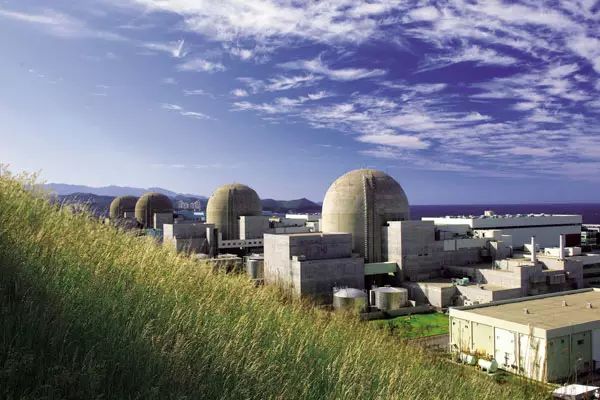

荣光核电,韩国核电的荣光

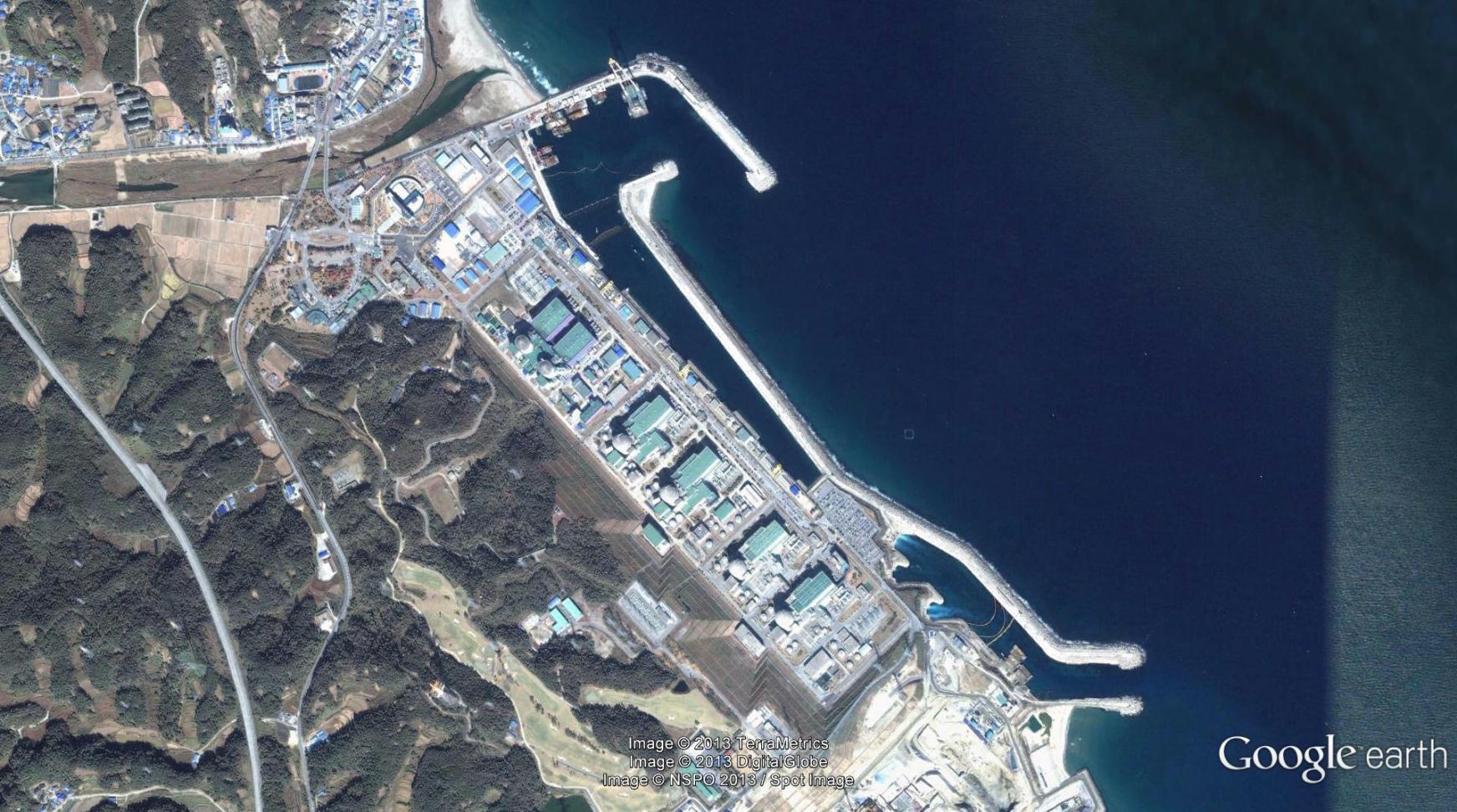

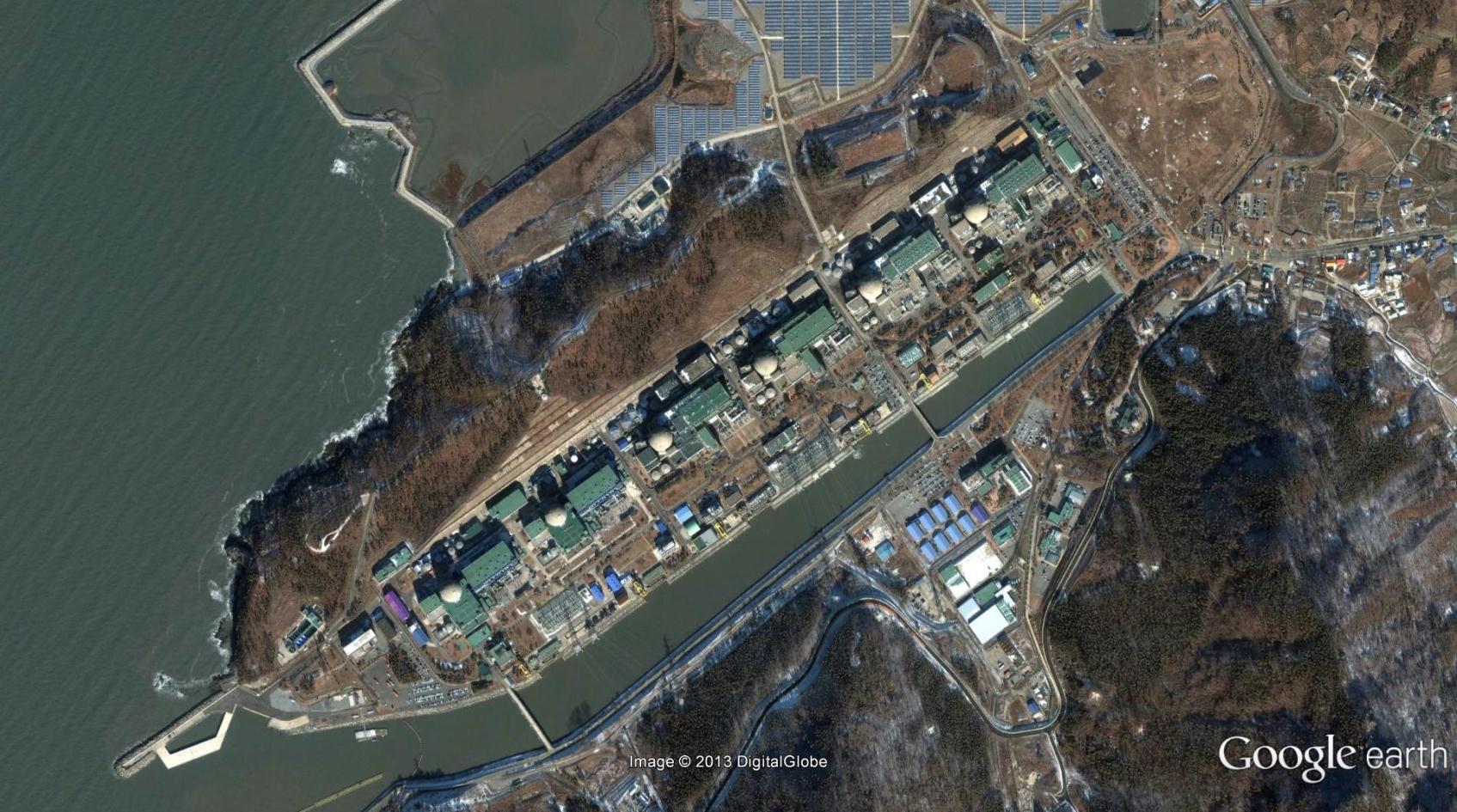

荣光核电站卫星俯瞰示意图




NO.4韩国蔚珍核电站


蔚珍核电站同样代表着韩国核电国产化的光辉历程。蔚珍核电站目前总计在运核电机组6台,装机容量588万千瓦,全部为压水堆。蔚珍核电站1、2号机组采用法国法马通CPI核电技术,2-4号机组采用韩国国产OPR1000技术。

2012年,蔚珍核电站再次开工两台机组,命名称作shin Uljin 新蔚珍核电站,采用韩国全产业链国产化技术APR1400三代核电技术,2009年12月28日,韩国正是凭借此项技术拿下阿联酋核电400亿美元大单,震惊世界。


蔚珍核电站地理位置示意图

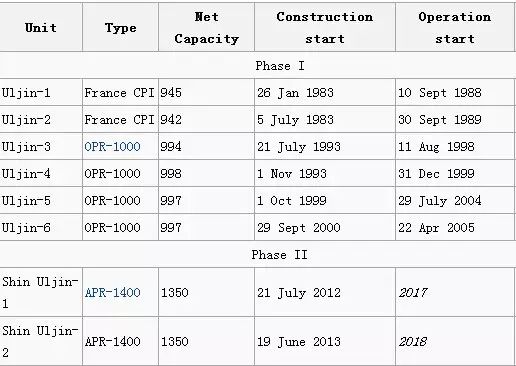

蔚珍核电站机组详细情况一览

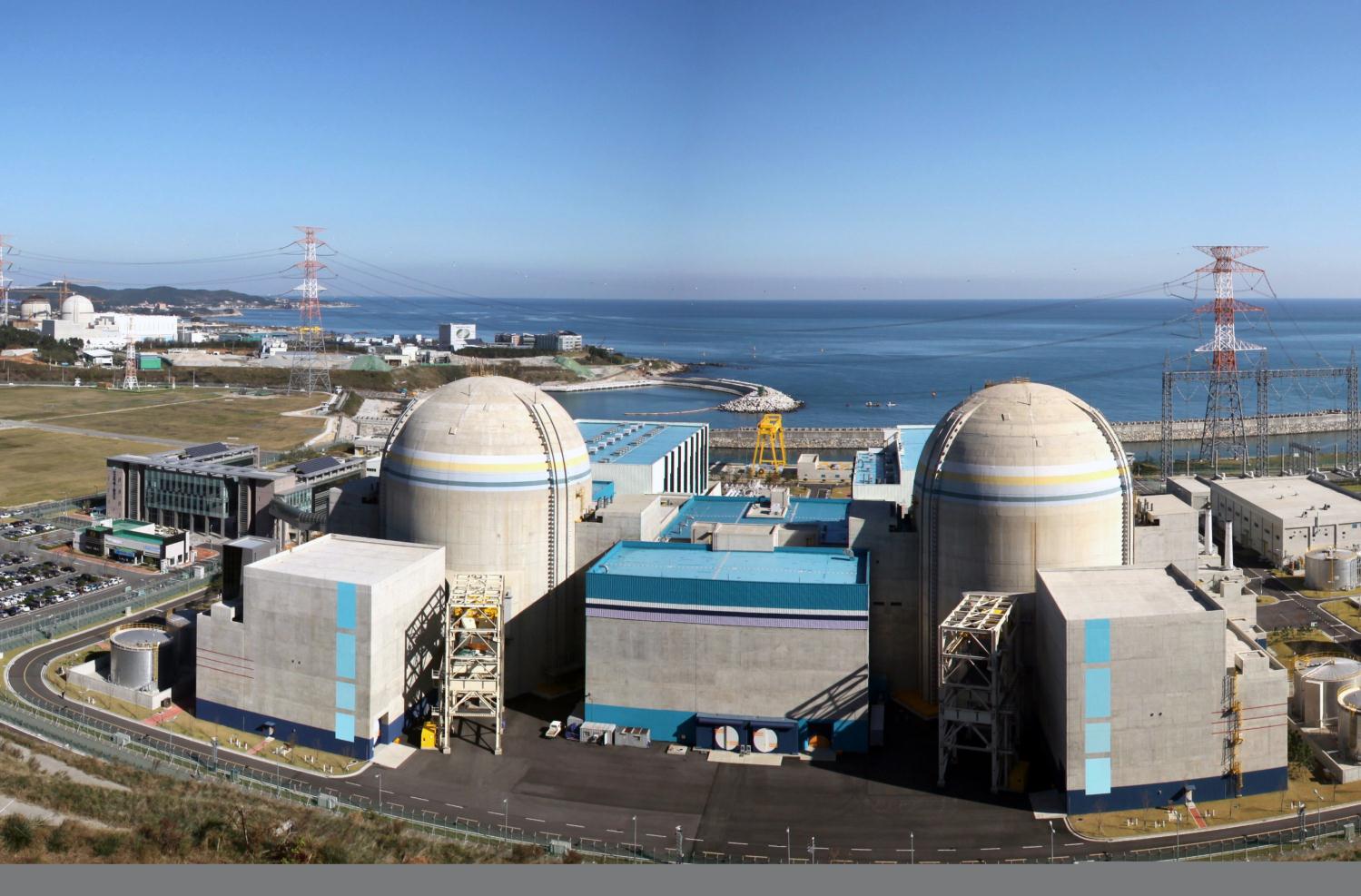

蔚珍核电站全景


NO.3乌克兰扎波罗热核电站

进入三甲了,乌克兰扎波罗热核电站以 6台机组 600万千瓦的装机量摘下探花位置。该电站采用俄罗斯产VVER1000核电技术,位于乌克兰东南部地区,是典型的内陆核电站。该电站始建于1981年,首台机组于1985年投产,目前该电站发电量占乌克兰境内核电站总发电量的一半。

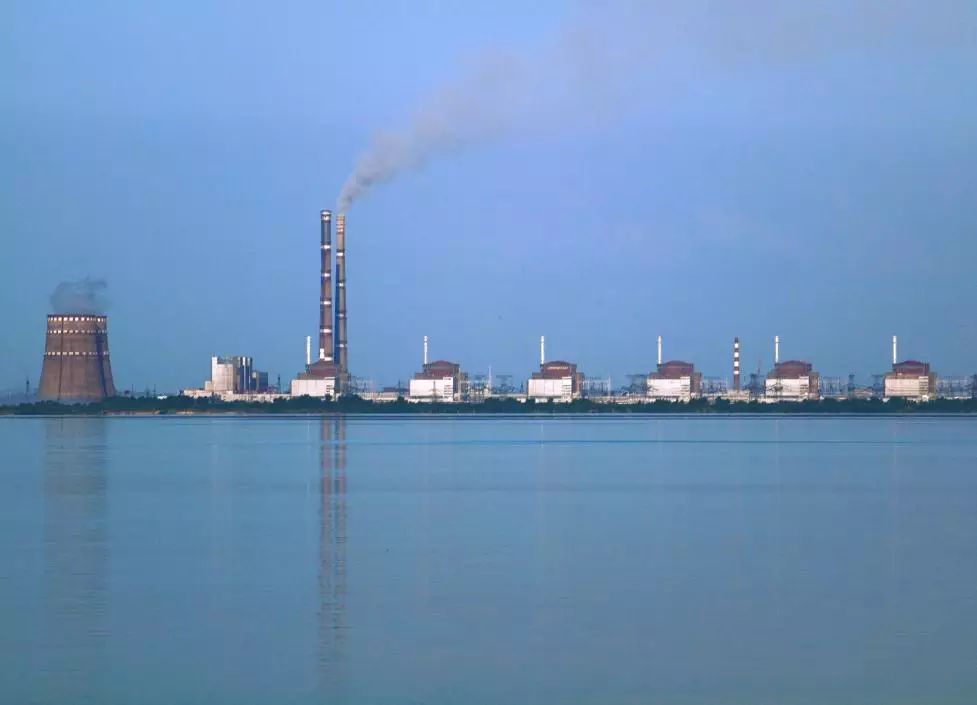

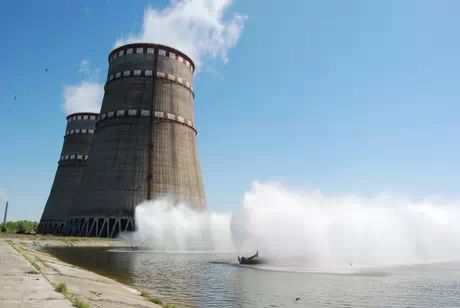

造型真的很俄罗斯


扎波罗热核电站位置

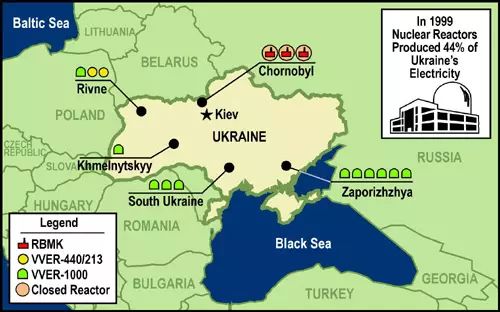

乌克兰境内核电站示意图

NO.2加拿大布鲁斯核电站

榜眼由加拿大布鲁斯核电站摘得,这座核电站装载有八台加压重水慢化反应堆,是典型的内陆滨湖核电站,发电净功率627万千瓦,第一台机组于1970年动工,1977年并网,总耗资177亿加元。

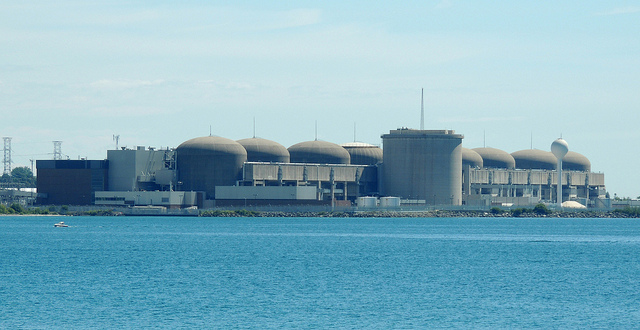

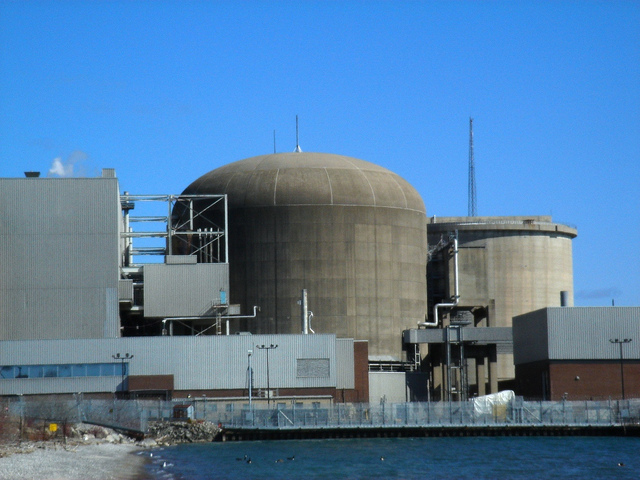

重水堆的核岛很像清真寺的屋顶,有没有


不知道以为穿越到了土耳其


布鲁斯核电站地理位置示意图





NO.1日本柏崎刈羽毛核电站

7台机组,821.2万千瓦。日本柏崎刈羽核电站是名副其实的世界第一核电站。该电站全部采用沸水反应堆,但目前所有机组受福岛核事故影响处于停运状态。小编只能找到渣画质的图片了,有高清无码大图的请私信联系我。

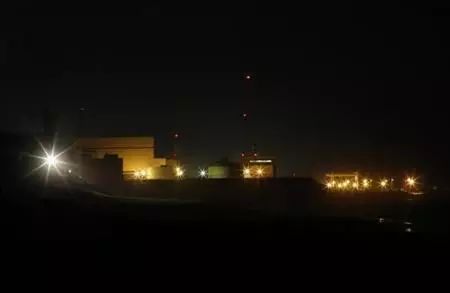

柏崎刈羽核电站夜景

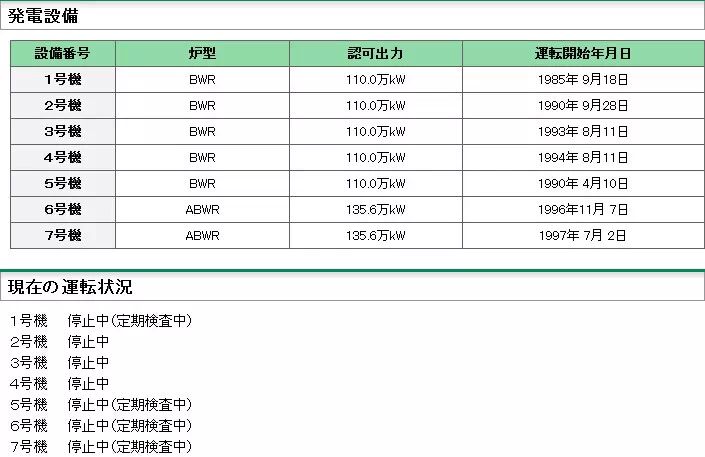

1至7号机组具体情况列表,这完全是中文嘛

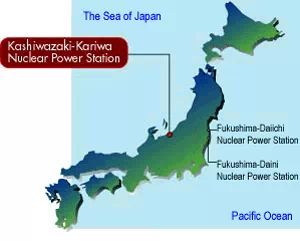

位置示意图


柏崎刈羽核电站全景

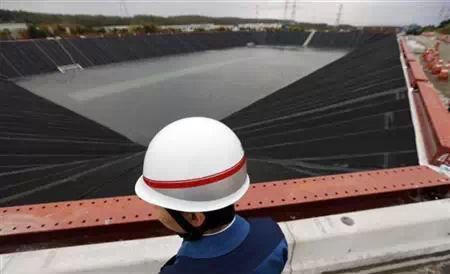

一名工人站在新建的、用来冷却反应堆的淡水储存池前面





等一下,就这么完了吗?当然不是!世界十大核电站怎么能没有核电装机大国中国的位置?


深圳地区建有两座核电站:大亚湾和岭澳,但是这两座核电站都位于大亚湾核电基地,比邻而建,可以看做是同一个核电站,如果以此计算,大亚湾核电核电基地目前装机总计612万千瓦,仅次于日本柏崎刈羽核电站和加拿大布鲁斯核电站,位列世界第三位,因此我们愿意将大亚湾核电单列出来。


特别介绍.中国大亚湾-岭澳核电站 Daya Bay-Ling Ao NPP

大亚湾核电基地位于深圳市大鹏新区大鹏湾畔,基地内的大亚湾——岭澳核电站共有6台机组,首台大亚湾1号机组于1987年8月7日开工,1994年正式商运,是中国首座大型商用核电机组。基地内6台机组总装机容量为612万千瓦,其中大亚湾1、2号机组装机容量分别为98.4万千瓦,岭澳1、2号机组装机容量分别为99万千瓦,岭澳3、4号机组装机容量分别为108.6万千瓦(数据来源:核能行业协会),一起来看看美丽的大亚湾核电站。


大亚湾核电站地理位置

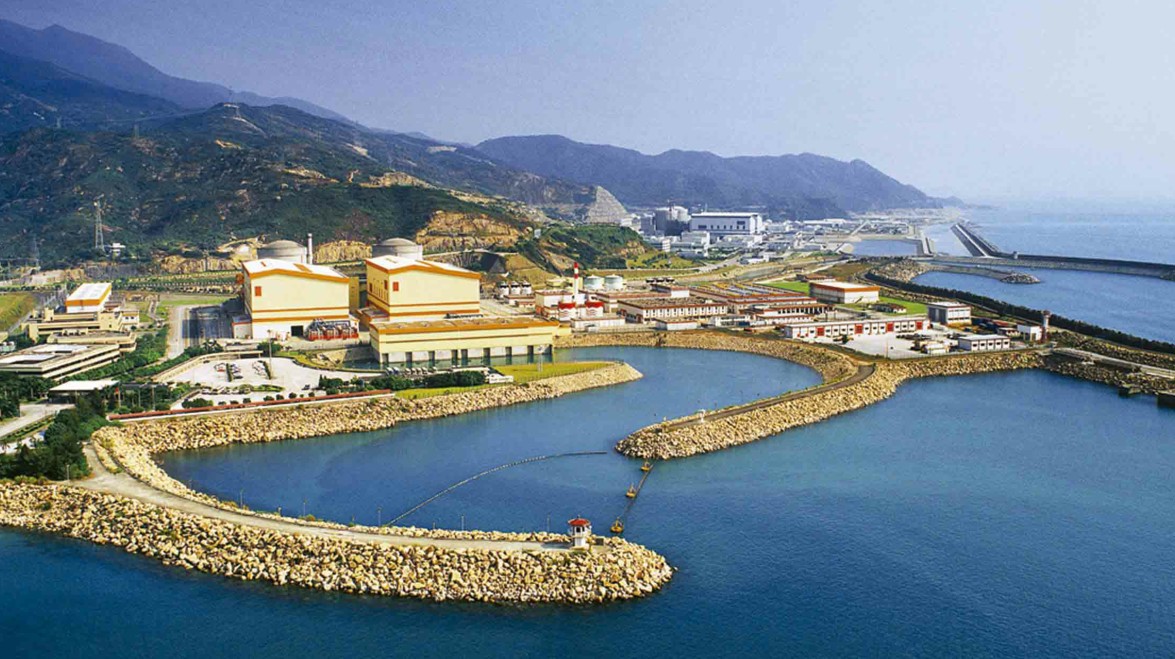

大亚湾核电基地全景

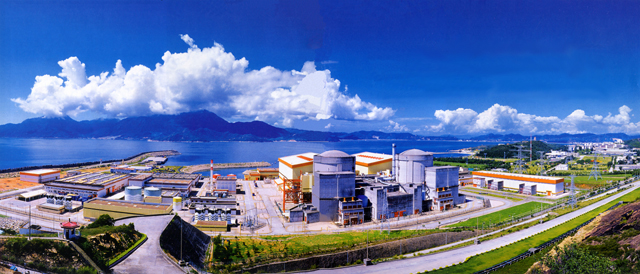

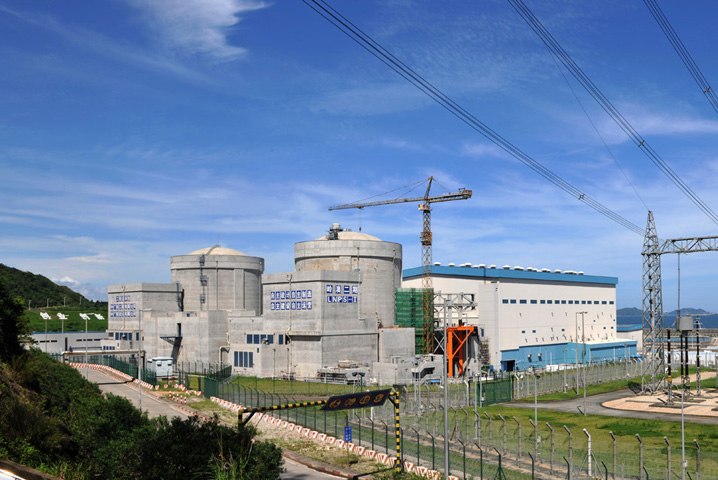

岭澳核电站4台机组

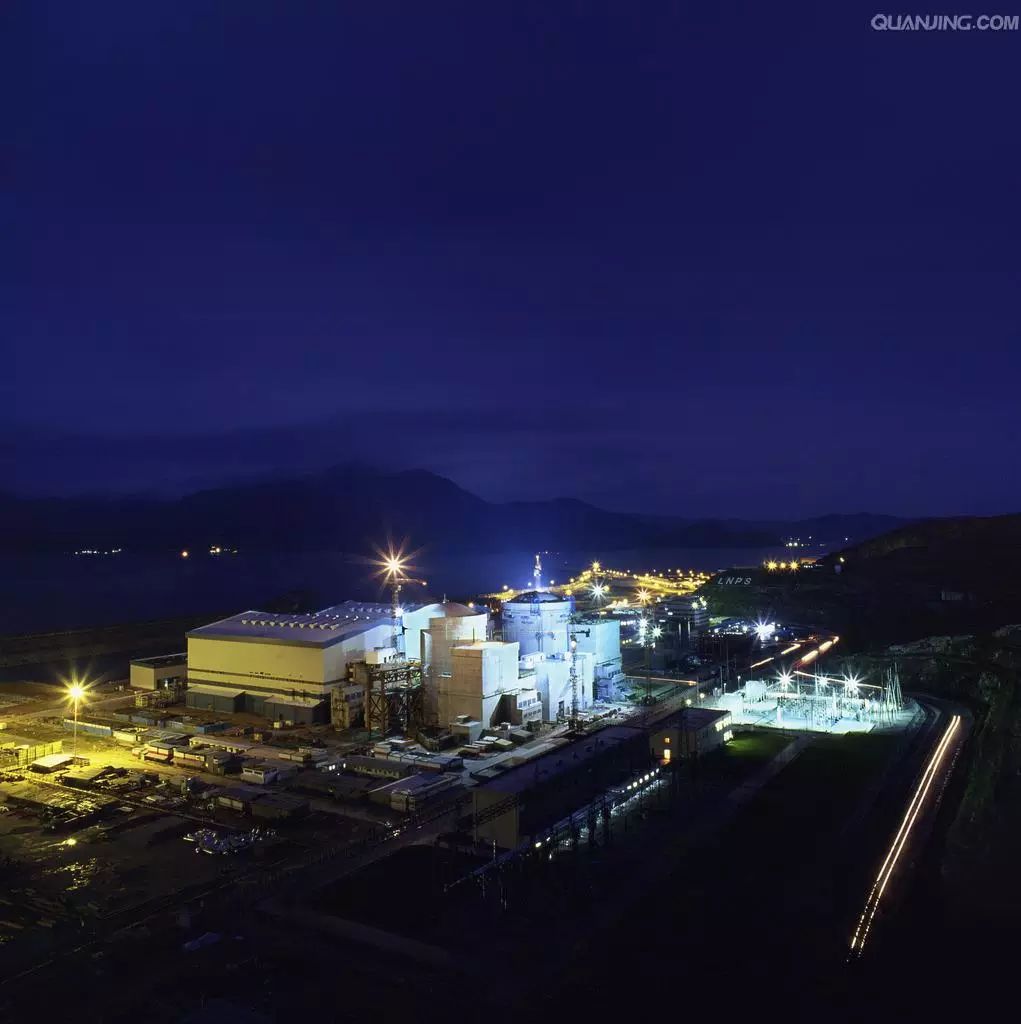

大亚湾核电基地夜景

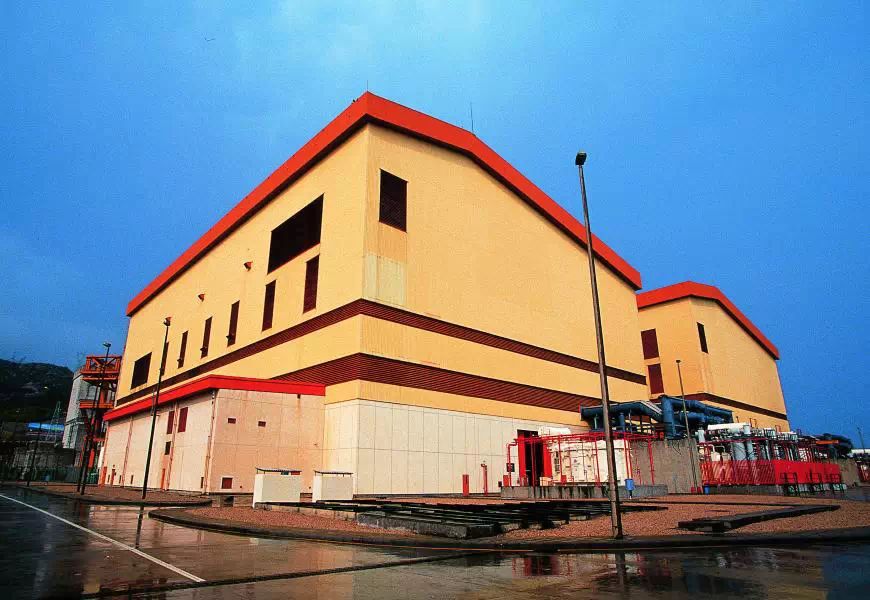

大亚湾核电站常规岛厂房

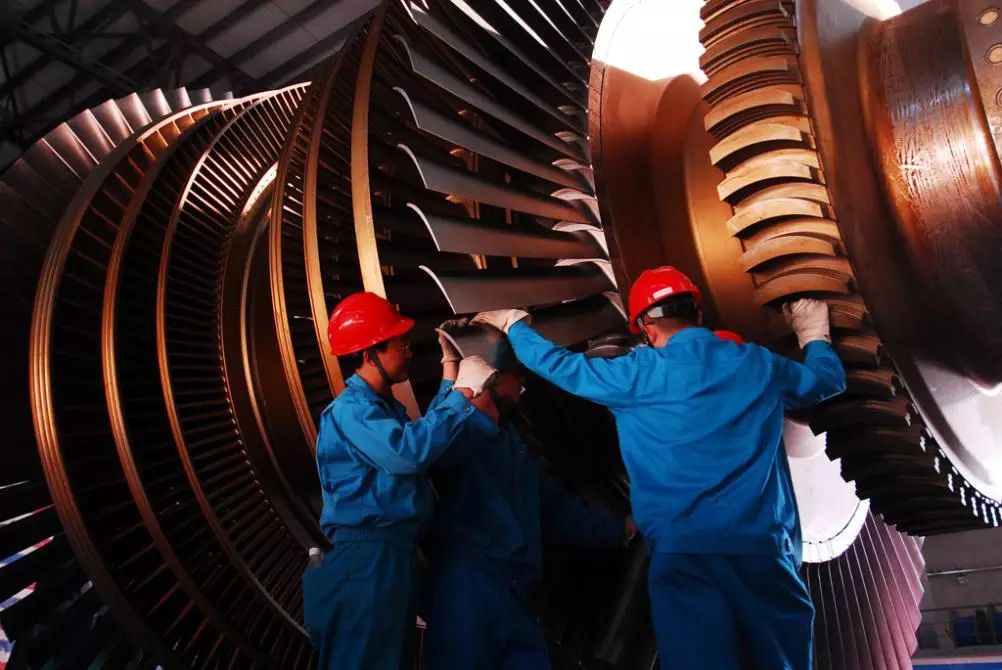

岭澳1号转子


岭澳二期建设场景(核电观察)
